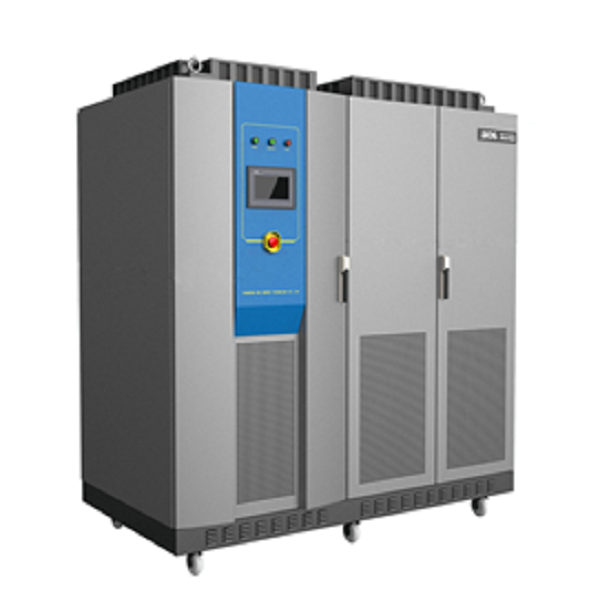

一╃│·•、裝置概述•◕◕·：受限制短路試驗裝置適用於對保護接地導體以及電流保護斷路器 1500A 測試▩╃·↟•，本試驗裝置目的是驗證用在由額定值不超過25A的裝置保護的電路中的保護連線導體與過流保護裝置許的故障電流相適應▩╃·↟•，以及透過這樣的試驗來測試附加安全防護的完整性↟│。

二╃│·•、符合標準•◕◕·：滿足 IEC62368-1:2018 以及GB 4943.1-2022《音影片╃│·•、資訊科技和通訊技術裝置 第 1 部分•◕◕·：安全要求》標準中條款5.6.4.1&條款5.6.5.1和附錄 R 要求↟│。

三╃│·•、產品測試物件•◕◕·：IT/AV類音訊╃│·•、影片╃│·•、資訊和通訊技術裝置

四╃│·•、裝置原理•◕◕·：

受限制短路試驗裝置系統採用儲能裝置實現瞬間大電流測試▩╃·↟•，放電時間與初始電壓可設▩╃·↟•，放電完成後自動充電進行下一輪測試▩╃·↟•，測試過程中對放電電流進行記錄生成電流-時間曲線圖↟│。

五╃│·•、裝置特徵•◕◕·：

² 滿足 IEC62368-1:2018╃│·•、EN62368-1:2019╃│·•、GB4943.1-2022 標準試驗要求；

² 15英寸超大真彩觸控液晶顯示屏╃│·•、高速熱敏印表機；

² 高精度感測器和高效能14位AD採集晶片；

² 人機對話全鍵盤操作方式▩╃·↟•，智慧化工作全過程；

² 任選自動升流試驗╃│·•、手動升流試驗和衝擊速斷試驗▩╃·↟•，操作靈活簡單；

² 實時顯示輸出電流▩╃·↟•，時間結果▩╃·↟•，顯示直觀明瞭；

² 完善的過流保護▩╃·↟•，任意設定目標輸出電流值╃│·•、電流上限和耐流時間；

² 具有接地檢測功能和回零檢測功能▩╃·↟•，接地和回零確定後才可進行試驗▩╃·↟•，安全可靠；

² 逼近式升流演算法▩╃·↟•，到達設定目標輸出電流後自動耐流計時▩╃·↟•，計時結束後電機自動回零；

² 超過設定輸出電流上限▩╃·↟•，電機自動回零▩╃·↟•，併發生聲光報警；

² 精良的軟硬體抗干擾設計▩╃·↟•，多種抗干擾手段▩╃·↟•，適應惡劣電磁環境；

² 可選配遠端通訊╃│·•、門聯鎖警燈警鈴╃│·•、開口電壓校驗介面等↟│。

六╃│·•、主要技術引數•◕◕·：

1╃│·•、控制方式•◕◕·：採用PLC 控制+觸控式螢幕人機介面智慧操作；

2╃│·•、測試工位;1 工位；

3╃│·•、測試範圍•◕◕·：<25A 等級；

4╃│·•、極限電流•◕◕·：≥1500A（可定製）；

5╃│·•、放電時間•◕◕·：5～100ms可設；

6╃│·•、測試模式•◕◕·：交流╃│·•、直流可切換測試；

7╃│·•、放電電壓•◕◕·：按客戶要求可定製；

8╃│·•、測試時間•◕◕·：按標準要求觸控式螢幕可設定；

9╃│·•、標準配置•◕◕·：供電直流電源╃│·•、過流保護裝置▩╃·↟•，波形曲線示波器客戶自備▩╃·↟•，配置 2.5 平方▩╃·↟•，3米測試線 4 條；

10╃│·•、測試功能•◕◕·：放電電壓和極限保護時間可設定功能▩╃·↟•，具備過壓過流保護功能；

11╃│·•、安全防護•◕◕·：具有異常停機報警功能▩╃·↟•，連線處均採用絕緣材料；

12╃│·•、外形尺寸•◕◕·：W1250×D960×H1650mm；

13╃│·•、裝置電源•◕◕·：AC380V 50Hz↟│。
